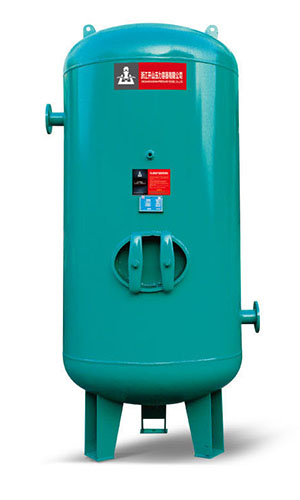

空气储气罐

立式储气罐参数

空气储气罐是空压机的重要配套产品，也是浙江开山压力容器公司的基本产品之。开山压力容器公司生产容积V=0.33m³-60m³，工作压力PW=0.81Mpa-6.4Mpa的各型储气罐。

公司欢迎各客户与我们联系，设计生产您所需的各型储气罐。公司也可应客户要求，生产"ASME"规范"U"钢印储气罐产品。

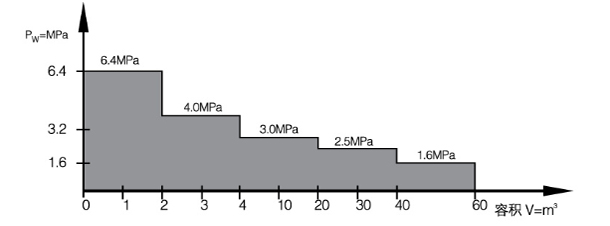

开山压力容器公司储气罐目前产品的压力容积范围

可根据用户需求加工定做各类矿山、工业用压缩机储气罐、螺杆空气压缩机油气分离器、车辆制动用储气罐和其它非标压力容器。

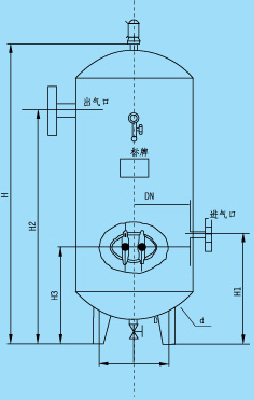

储气罐结构示意图

6 m³以上

5 m³以下
支座位置

立式储气罐技术参数

序号	规格		设计温度 T℃	容器总高度 H	容器内径 DN	进气口			出气口			支座		安全阀接口	排污阀接口	重量
序号	容积	压力	设计温度 T℃	容器总高度 H	容器内径 DN	高度 H1	法兰 d1	螺纹 d1	高度 H1	法兰 d2	螺纹 d2	孔径 d	距离 D	安全阀接口	排污阀接口	kg
1	0.3	0.8	150	1560	550	520	DN40	Rp-1¹/₂	1216	DN40	Rp-¹/₂	2020	400	Rp1	R¹/₂	127.5
2		1.0		1561		643			1217							127.5
3		1.3		1685		643			1392							157.4
4		1.6		1686	600	644			1393							156
5		2.5		1718	600	557			1407							200
6		3.0		1722	550	661			1411							196
7		3.5		1722	600	661			1141							239.4
8		4.0		1722	550	661			1411							237
9	0.5	0.8	150	2177	600	628	DN40		1840	DN40			420	Rp1		173.3
10		1.0		2177		628			1840							173.3
11		1.3		2178		669			1649							223
12		1.6		2178		669			1845							212
13		2.5		2215		658			1558							271
14		3.0		2215		675			1575							353
15	0.6	0.8	150	1843	700	750	DN80		1500	DN80	Rp1-¹/₂	24	49 0	Rp1		191
16		1.0		1858		750			1500							223
17		1.3		1859		750			1500							285.3
18		1.6		1859		750			1500							299
19		2.5		1863		683			1553							362
20		3.0		1863		700			1570							354.3
21		4.0		1863		700			1574							426
22	1.0	0.8	150.0	2240	800	610	DN80		1810	DN80		24.0	56 0	Rp1	R³/₄	311
23		1.0		2240		612			1812							404
24		1.3		2340		710			1912							425
25		1.6		2343		712			1912							530
26		2.5		2571		733			1977							542
27		3.0		2571		733			1977							767
28		4.0		2571		733			1981							862
29	1.5	0.8	150	2357	1000	747	DN80	Rp2	1877	DN80	Rp2	24.0	70 0	Rp1-¹/₂		378.5
30		1.0		2357		747			1877							504
31		1.3		2359		748			1878							611
32		1.6		2363		750			1880							513
33		2.5		2450		763			1955							736
34		3.0		2450		767			1951							901
35		4.0		2450		771			1563							1125
36	2.0	0.8	150.0	2592	1100	837	DN80	Rp2	2088	DN80	Rp2	240	74 0			692
37		1.0		2592		837			2087							692
38		1.3		2694		838			2188							780
39		1.6		2698		840			2190							692
40		2.5		2785		769			1515							1398
41		3.0		2785		773			1519							1153
42		4.0		2785		781			1527							1763
43	2.5	0.8	150.0	2776	1200	846	DN100		2246	DN100		24	84 0			761
44		1.0		2778		847			2247							930
45		1.3		2782		851			2249							1080
46		1.6		2788		854			2254							932
47		2.5		2792		858			2259							1335
48		3.0		2796		860			2261							1442
49	3.0	0.8	150.0	2807	1300	852	DN100		2200	DN100		24	95 0			821
50		1.0		2809		856			2200							1004
51		1.3		2817		856			2202							1182
52		1.6		2830		920			2204							1145
53		2.5		3202		862			2200							1815
54		3.0		3206		864			2200							1920
55		3.5		3210		864			2200							2167
56		4.0		3210		866			2200							2362
57	4.0	0.8	150.0	3040	1400	930	DN100		2400	DN100		24	10 50			1025
58		1.0		3042		930			2400							1237
59		1.3		3051		930			2513							1331
60		1.6		3051		930			2466							1371
61		2.5		3563		940			2814							2194
62		3.0		3567		942			2816							2320
63	5	0.8	150	3790	1400	866	DN100		3210	DN100		24	1050		R1	1190
64		1.0		3792		866			3211							1454
65		1.3		3796		666			3211							1876
66		1.6		3801		666			3211							1738
67	6	0.8	150	4440	1400	880	DN125		3840	DN125		24	1050		R1	1356
68		1.0		4442		881			3881							1697
69		1.3		4444		881			3881							2321
70		1.6		4451		881			3840							1870
71	8	0.8	150	4532	1600	972	DN150		3849	DN150		30	1200	Rp2	R1	2016
72		1.0		4532		949			3849							2404
73		1.3		4532		972			3849							2056
74		1.6		4532		972			3849							2717
75	10	0.8	150	4541	1800	1008	DN150		3808	DN150		30	1350	Rp2	R1	2344
76		1.0		4541		1008			3808							2039
77		1.3		4545		1008			3810							2860
78		1.6		4548		1010			3846							3103
79	12. 5	0.8	150	4640	2000	1090	DN150		3892	DN150		30	1500	Rp2	R1	2895
80		1.0		4640		1090			3892							3341
81		1.3		4646		1093			3844							3341
82		1.6		4648		1449			3846							4361
83	15	0.8	150	5389	2000	1090	DN150		4590	DN150		30	1500	Rp2	R1	3295
84		1.0		5389		1090			4590							2846
85		1.3		5393		1092			4592							3341
86		1.6		5395		1103			4593							4361
87	20	0.8	150	5973	2200	1225	DN200		5025	DN200		30	1650	Rp3	R1	5042
88		1.0		5978		1228			5028							4210
89		1.3		25981		1230			5030							4991
90		1.6		5986		1232			5032							4361
91	25	0.8	150	6249	2400	1190	DN200		5349	DN200		36	1800	Rp3	R1	5529
92		1.0		6249		1200			5350							5100
93		1.3		6249		1200			5350							5640
94		1.6		6253		1202			5354							4928
95	30	0.8	150	5698	2800	1298	DN200		4698	DN200		36	2100	Rp3	R1	4551
96		1.0		5700		1300			4698							5370
97		1.3		5704		1302			4700							6878
98		1.6		5708		1306			4704							8617
99	40	0.8	150	7348	2800	1298	DN200		6348	DN200		36	2100	Rp3	R1	5592
100		1.0	150	7352		1300			6350							6741
101		1.3		7360		1350			6360							8947
